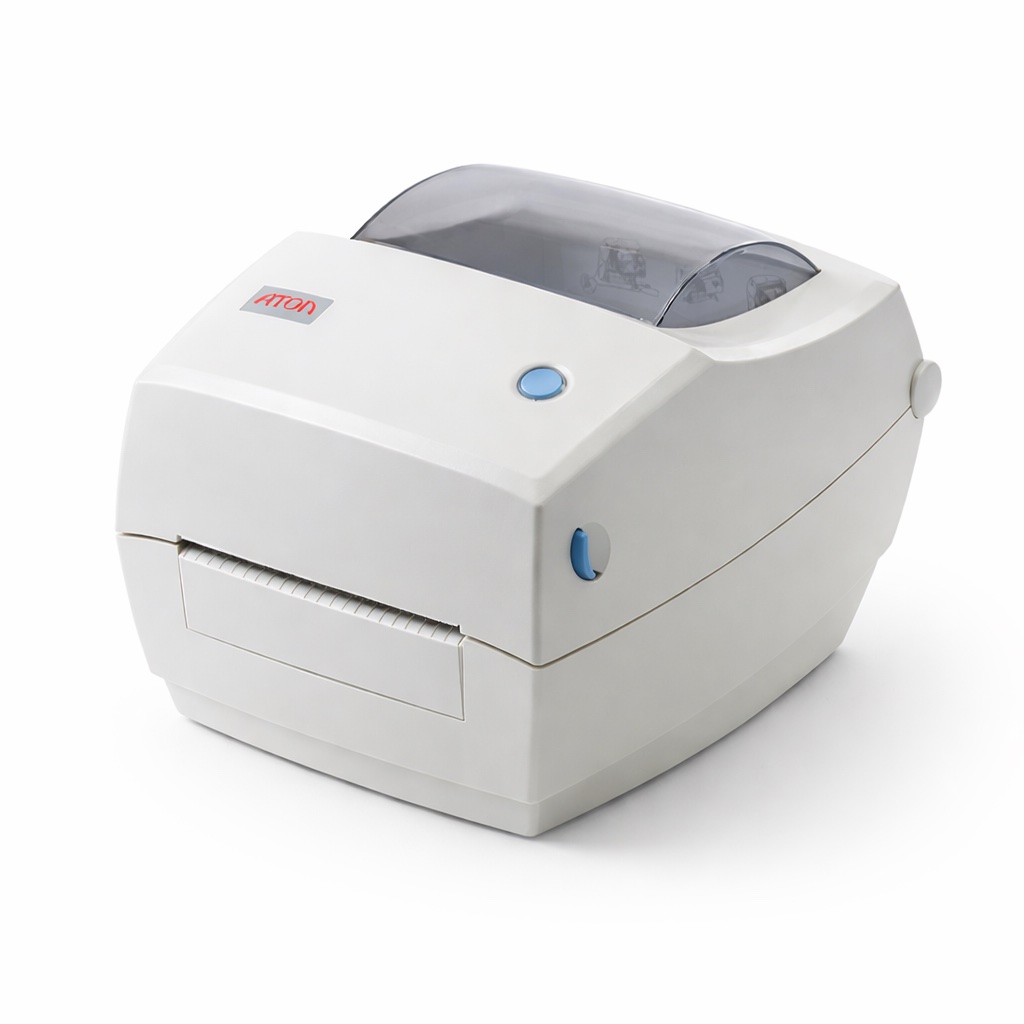

Принтер этикеток АТОЛ ТТ42

Как собрать рабочее место на АТОЛ ТТ42: носитель, риббон, подключение и проверка

ТТ42 подходит, если на одном рабочем месте нужны и печать на термоносителе, и более стойкие этикетки через риббон, а поле печати укладывается в 108 мм. Чтобы принтер сразу печатал нужные этикетки, до покупки решают четыре вопроса: что будет происходить с этикеткой, какой у неё размер вместе с подложкой, какая лента подходит к материалу и по ширине, из какой программы и каким сканером будут работать.

Когда выбирать ТТ42, а когда другую модель

ТТ42 подходит для широких этикеток и печати через риббон при умеренном объёме. Если важнее мелкая печать или более редкая замена ленты, сравните его с соседними моделями.

• АТОЛ BP21 печатает только прямой термопечатью, с разрешением 203 dpi, на ширину до 54 мм, риббон не использует. Он подходит для узких этикеток и ценников на термоносителе, когда печать через ленту не нужна. Модель снята с производства, возможность поставки уточняют отдельно. Карточка АТОЛ BP21.
• АТОЛ TT43, артикул 60105: тоже 203 dpi и полоса 108 мм, но паспортная скорость до 152 мм/с, а риббон до 300 м на втулке 25,4 мм. При большом расходе ленты замен на TT43 будет меньше. Риббоны двух моделей не взаимозаменяемы, потому что втулки разного диаметра.
• АТОЛ TT43, артикул 60106: 300 dpi, полоса 106 мм, скорость до 102 мм/с. Подходит для мелкого текста и небольших двумерных кодов. Карточка АТОЛ TT43.
• Промышленные принтеры рассчитаны на длительную потоковую печать и большие рулоны. Раздел промышленных принтеров.

Остальные модели собраны в разделе настольных принтеров.

Термоноситель или риббон: решает то, что будет с этикеткой

Стойкость отпечатка определяют материал и способ печати, а не сам принтер. Поэтому сначала описывают условия: свет, тепло, холод, влага, трение, контакт с веществами и как долго этикетка должна читаться.

Прямая термопечать требует только термоносителя: головка нагревает его чувствительный слой. Поведение такого отпечатка зависит от вида термобумаги или плёнки и её покрытия. Термослой по своей природе реагирует на тепло, поэтому для жёстких условий его выбирают особенно внимательно.

Термотрансферная печать переносит краску риббона на поверхность, и стойкость зависит от пары «материал плюс лента». Производители расходников описывают общие направления:

• Wax применяют преимущественно для бумажных этикеток.
• Wax/Resin подходит для бумаг и плёнок, когда нужна повышенная стойкость.
• Resin ориентирован на синтетические носители и повышенные требования к стойкости.

Это направления, а не гарантия для любого материала. Если этикетка попадёт в холод, влагу или под действие конкретного средства, пару материал/риббон проверяют пробной печатью именно в таких условиях.

Размер этикетки: проверяют четыре параметра

Размер этикетки на макете не всё. С паспортом ТТ42 сверяют отдельно поле печати, подложку, режим и рулон.

• Поле по ширине не больше 108 мм.
• Длина отпечатка от 15 до 1200 мм.
• Ширина носителя с подложкой в паспортном диапазоне 20–118 мм. Подложка обычно немного шире этикетки, точное значение указано в спецификации рулона. При печати через риббон носитель дополнительно должен быть не шире выбранной ленты (об этом в следующем разделе).
• Рулон: наружный диаметр до 127 мм, втулка 12,7, 25,4 или 38 мм, толщина материала 0,076–0,178 мм.

Два формата для примера. Этикетка 58×40 мм занимает часть полосы печати, макет размещают с учётом полей и зазоров. У этикетки 100×150 мм ширина 100 мм укладывается в полосу 108 мм, а длина 150 мм далеко до паспортного максимума 1200 мм. Остаётся проверить ширину её подложки, пару с риббоном (если печать идёт через ленту), диаметр рулона и втулку. Оба формата приведены только как примеры расчёта. Подходит ли конкретный рулон, решают его спецификация и пробная печать.

Риббон для ТТ42: ширина в паре с носителем

Риббон подбирают не только под рисунок, но и под ширину всего носителя. Лента должна быть не уже носителя, иначе края подложки трут головку напрямую.

• Ширина. По паспорту ТТ42 риббон 33,8–110 мм, носитель до 118 мм. Поэтому при печати через ленту не любой рулон из паспортного диапазона носителя подходит: ширину носителя и риббона подбирают парой, чтобы лента целиком перекрывала носитель и сама не превышала 110 мм.
• Тип под материал и условия, по направлениям из раздела выше.
• Втулка 12,7 мм. Ленты на втулке 25,4 мм, например для TT43, к ТТ42 по паспорту не подходят.
• Намотка. ТТ42 работает и с IN, и с OUT. При заказе указывают сторону намотки, а заправляют ленту по схеме руководства, чтобы красящий слой был обращён к этикетке.
• Длина до 100 м. Чем длиннее этикетки и чем их больше, тем чаще меняют ленту.

При прямой термопечати риббон не ставят, но тогда нужен термоноситель. Обычная бумага без термослоя в этом режиме не напечатается.

203 dpi: где хватает, где нет

При 203 dpi одна точка головки занимает около 0,125 мм. Для текста обычного кегля, линейных штрихкодов и двумерных кодов разумного размера этого обычно достаточно. Сложнее с мелким Data Matrix или очень мелким текстом на маленькой этикетке: элемент кода состоит из немногих точек, и любая неточность становится заметнее. Тогда увеличивают код в макете или выбирают принтер на 300 dpi, например TT43 артикул 60106. Хватит ли 203 dpi в вашем случае, покажет проба, прочитанная вашим сканером.

Как оценить, справится ли принтер с вашим объёмом

Паспортные 127 мм/с показывают предельную скорость протяжки при печати, но не говорят, сколько этикеток выйдет за смену. Реальный темп оценивают по своему процессу:

• Длина этикетки и зазоры. От них зависит, сколько носителя и ленты уходит на одну этикетку и как часто меняют рулон и риббон.
• Размер партии. Сотня этикеток подряд и печать по одной на каждый товар нагружают рабочее место по-разному.
• Паузы. Учитывают время, пока программа готовит и передаёт задание, и действия оператора: взять товар, наклеить, отсканировать.
• Плотность печати. Для некоторых материалов скорость снижают ради чёткости.
• Отделение. Ручной отрыв, нож или отделитель меняют ритм работы.

Если по этой оценке принтер почти не простаивает, а ленту приходится менять слишком часто, сравните ТТ42 с TT43 и промышленными моделями.

Data Matrix, маркировка и касса: разные задачи

• Печать кода. ТТ42 печатает Data Matrix и другие коды из данных, которые передаёт программа.
• Работа с маркировкой. Коды получает, передаёт на печать и учитывает учётная система. Готовность такой связки зависит от программы и её версии, а не от принтера.
• Продажа. Физически принтер может напечатать на подходящем носителе нефискальный документ или изображение квитанции. Но кассовым чеком такой отпечаток не станет: фискализацию и регистрацию продажи выполняет ККТ.

Подключение и программа для макета

Интерфейс выбирают по тому, откуда приходит задание. USB подходит для одного компьютера рядом. Ethernet нужен, если принтер стоит в сети и к нему обращаются разные рабочие места, при условии что программа так умеет. RS-232 используют там, где задания идут через COM-порт.

Как подключать и какой драйвер ставить, определяют по рабочей связке. Для подбора нужны:

• название программы, её конфигурация и версия;
• операционная система компьютера, с которого печатают;
• макет этикетки с реальными данными;
• способ отправки задания: через драйвер и системный принтер или напрямую командами TSPL или ZPL, по USB, сети или COM-порту.

По этим данным можно проверить рабочий пример до запуска или включить проверку в согласованный заказ. Совместимость определяет результат такой проверки, а не название модели. Если в прайсе упомянута программа, это не значит, что лицензия на неё входит в поставку.

Порядок сборки рабочего места

1. Описать этикетку: что на ней, сколько она должна служить, какие воздействия переносит.
2. Выбрать материал и способ печати: термоноситель или бумага/синтетика с риббоном.
3. Сверить поле печати, подложку, толщину, рулон и втулку с паспортом ТТ42.
4. Для термотрансфера подобрать риббон: тип, ширина не уже носителя и не больше 110 мм, втулка 12,7 мм, сторона намотки.
5. Выбрать интерфейс и собрать данные о программе, ОС и способе отправки задания.
6. Решить, нужны ли нож или отделитель.
7. Напечатать пробу и прочитать её сканером, который будет на месте. Для Data Matrix и QR нужен сканер, читающий двумерные коды.

Что может войти в работы B2C

Состав работ фиксируют в смете до начала. В неё можно включить:

• подбор принтера, носителя и риббона под ваш материал и условия;
• проверку макета и источника данных в вашей программе;
• подключение по USB, сети или COM-порту и настройку параметров носителя и печати;
• пробную печать на ваших этикетках и проверку чтения вашим сканером;
• инструктаж сотрудника: как менять рулон и риббон и что делать, если печать сместилась.

При сдаче показывают то, что вошло в смету: этикетку, напечатанную из рабочей программы, и её считывание. Поддержку после запуска оформляют договором. Чтобы обсудить состав работ, пришлите описание этикетки, название программы и ОС через контакты B2C.

Характеристики АТОЛ ТТ42

Источники: АТОЛ TT42. Руководство пользователя, TSC: Thermal labels, Zebra ZD421/ZD621 User Guide: Ribbon (glossary), Официальная страница АТОЛ TT42. Параметры сверены 27 октября 2026 года.
